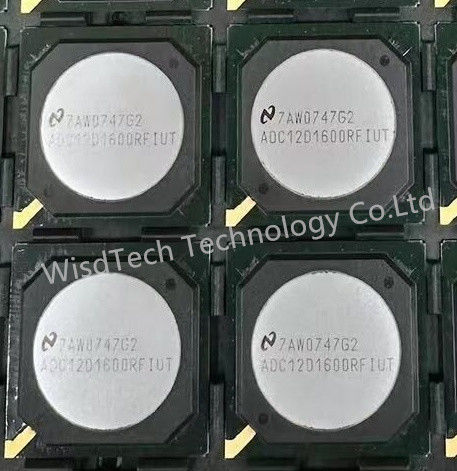

ADC12D1600RFIUT Convertisseurs analogiques à numériques - ADC 12B 2.0/3.2 GSPS échantillonnage RF
ADC12D1600RFIUT Convertisseurs analogiques à numériques - ADC 12B 2.0/3.2 GSPS échantillonnage RF
| Les instruments du Texas | |
| Catégorie de produit: | Convertisseurs analogiques à numériques - ADC |
| Restrictions d'expédition |
Ce produit peut nécessiter une documentation supplémentaire pour l'exportation des États-Unis.
|
| Pour les véhicules à moteur: | N |
| Le nombre d'équipements utilisés est déterminé en fonction de l'indicateur de puissance. | |
| DSM/SMT | |
| BGA-292 | |
| 12 bits | |
| Parallèlement, SPI | |
| 800 MS/s, 1,6 GS/s, 3,2 GS/s | |
| Plier Interpoler | |
| 1.9 V | |
| 1.8 V à 2 V | |
| 540,6 dB | |
| - Quarante degrés. | |
| + 85 C | |
| Plateau | |
| Marque: | Les instruments du Texas |
| Kit de développement: | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| DNL - Non linéaire différentielle: | +/- 0,4 LSB |
| ENOB - Nombre effectif de bits: | 9.4 Bit |
| Caractéristiques: | Vitesse ultra élevée |
| Sensible à l'humidité: | - Oui, oui. |
| Nombre de convertisseurs: | 2 Convertisseur |
| Voltage d'alimentation de fonctionnement: | 1.8 V à 2 V |
| Type de sortie: | LVDS |
| Pd - Dissipation de puissance: | 4.37 W |
| Consommation d'énergie: | 3.88 W |
| Type de produit: | ADC - Convertisseurs analogiques à numériques |
| SFDR - Plage dynamique libre spurious: | 670,9 dB |
| SINAD - Rapport signal/bruit et distorsion: | 58 dB |
| Subcatégorie: | IC de convertisseur de données |
| Voltage d'alimentation - max: | 2 V |
| Voltage d'alimentation - Min: | 1.8 V |
Définition
L'ADC12D1x00RF est un ADC GSPS d'échantillonnage RF qui peut échantillonner directement des fréquences d'entrée jusqu'à et
L'ADC12D1x00RF augmente la très grande zone de Nyquist des ADC GSPS TI avec un bruit et une linéarité excellents
L'ADC12D1x00RF fournit un système de
L'interface LVDS qui comporte plusieurs options programmables SPI pour faciliter la conception des cartes et la capture de données FPGA/ASIC.
Les sorties LVDS sont compatibles avec l'IEEE 1596.3-1996 et prennent en charge la tension de mode commun programmable.
L'emballage de l'appareil doit être enveloppé dans un emballage BGA à 292 boules sans plomb, renforcé thermiquement, dans la plage de température industrielle nominale de ¥40°C à 85°C.
Caractéristiques
● Excellent bruit et linéarité jusqu'à et au-dessus de fN = 2,7 GHz
●Configurable avec un double ADC à 3,2 ou 2 GSPS ou 1600 ou 1000 MSPS
●Nouveau mode DESCLKIQ pour des applications à large bande passante et à taux d'échantillonnage élevé
●Pin compatible avec ADC10D1x00, ADC12D1x00
● Fonction de synchronisation automatique pour la synchronisation multi-puces
●Inputs analogiques différentiels intermédiairement terminés, tamponnés
●Réglage automatique et manuel de l'inclinaison
● Modèles de test à la sortie pour le débogage du système
● Fonction d'horodatage pour détecter le déclencheur externe
● Fonction de réglage du gain, du décalage et du tAD programmable
●1:1 sorties LVDS non déduites ou 1:2 déduites
● Principales spécifications
Une résolution de 12 bits
- ADC entrelacés 3.2 et 2 GSPS
●IMD3 (Fin= 2,7 GHz à 13 dBFS) -63,7/- 73dBFS (typique)
●IMD3 (Fin= 2,7 GHz à 16 dBFS) - 66,7/-85, dBFS (typique)
●Niveau sonore inférieur à -154,6/ -154 dBm/Hz (typique)
●Puissance 3,94/3.42 W (typique)
- ADC MSPS double 1600/1000, Fin = 498 MHz
●ENOB 9.2/9.4 Bits (typique)
●SNR 58,2/58,8 dB (typique)
●SFDR 66,7/71,9 dBc (typique)
●Pouvoir par canal 1,97/1,71 W (typique)
Applications
● Stations de base sans fil 3G/4G
--Recevoir le chemin
--Passe du DPD
●Retour de micro-ondes à large bande
●Radios définies par logiciel d'échantillonnage RF
●Les communications militaires
●Le SIGINT
●RADAR et LIDAR
●Communication à large bande
●RF du consommateur
●Tests et mesures
